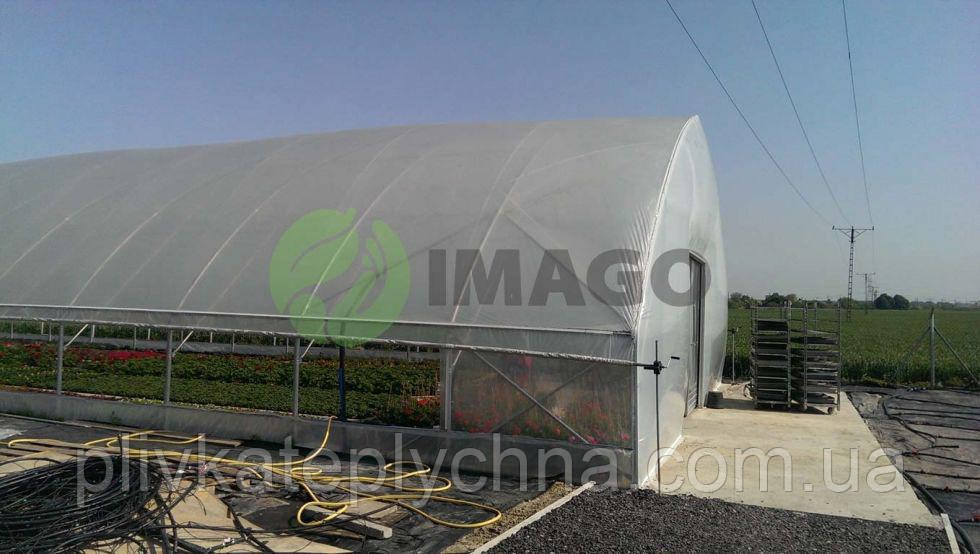

KANKIT 104 ручний привід для бічної вентиляції в теплиці

РУЧНИЙ ПРИВІД KANKIT 104   ДЛЯ РОЛЬОВАНОЇ вентиляційної форточки в теплиці

Готовий ручний привід для установки бічної рольованої вентиляційної форточки. При деяких типах низьких об'єктів може використовуватися для установки верхньої рольованої вентиляційної форточки.

Технічні параметри

• Передавання: 1:4

• Максимальний обертовий момент: 35 Nm

• Максимальна довжина вентиляційної форточки: 30м

• Діаметр згортаючої труби: ½", ¾", 1"(необхідно зробити перехідник з труби ¾")

Спосіб установки

Склад приводу охоплює передачу разом з перехідним елементом на трубу ½"або ¾". Щоб встановити форточку, використовуючи цей привід, необхідно:

1. Встановити плівку так, щоб було можливо скручувати її нижню частину. Для цього рекомендується застосування алюмінієвого профілю. У зв'язку з роботою профілю в двох напрямках, який встановлений в цьому місці, не рекомендується використовувати кріплення, призначене для одинарної плівки (профіль ``зиг-заг``).

2. Встановити плівку наглухо в нижній частині форточки. Можна повісити плівку на розтягнутому приводі або встановити на профілі для кріплення плівки.

3. Встановити додаткову вертикальну трубу ½ " в торцевій частині об'єкта. Ця труба повинна бути на 30-50см відсторонена від об'єкта.

4. Встановити передачу на провідній трубі, а плівку на горизонтальній трубі. Для цього рекомендується використовувати кліпси на трубу для кріплення плівки.

5. Необхідну стабілізацію форточки можна забезпечити за допомогою: додаткових труб, сталевих профілів або сіток для затінення.

6. Щоб забезпечити непроникність в теплицю, рекомендується зашити перших 2 частини (перші арки по торцях як на фото) об'єкту плівкою. Це також дозволить уникнути проблем з втратою тепла.

Необхідні матеріали для установки форточки:

• ручний привід
• профілі для кріплення плівки
• кліпси для кріплення плівки
• труба ½", ¾" або 1"
